Introdução
As válvulas de esfera Mutiport Way são válvulas de esfera que controlam o fluxo de mídia por meio de uma estrutura de caminho de fluxo de três-ou quatro{1}}vias e são usadas em sistemas de pipeline que exigem comutação de-caminhos múltiplos.
Especificação
|
Especificação |
Detalhes |
|
Modelo |
P30A de 3 vias / P40A de 4 vias OU OEM |
|
Construção |

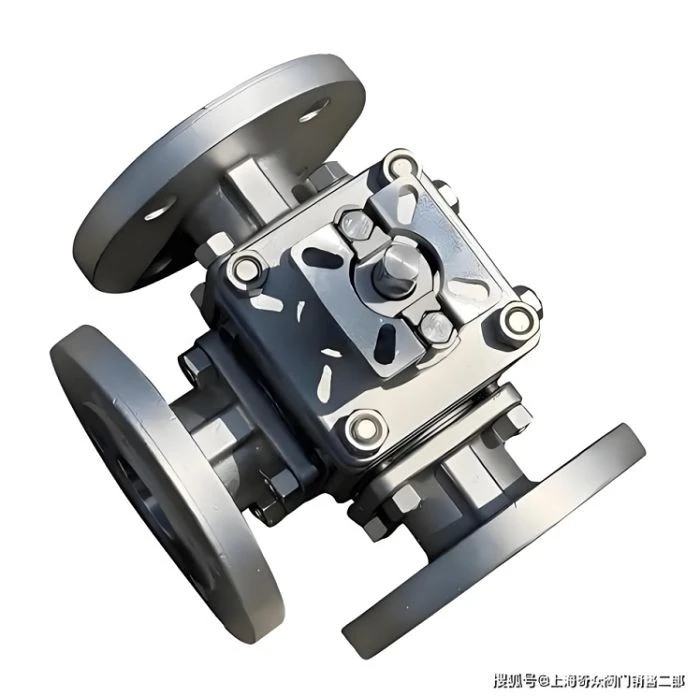

Corpo dividido flangeado com 3 ou 4 portas |
|
Tamanho |
1/2" – 10" (DN15-DN250) |
|
Classificação de pressão |
PN16-40/ANSI 150-300 |
|
Conexão |
Flange RF ou outro mediante solicitação; Compatível com ASME B16.5 |
|
Materiais |
ASTM A105/ASTM A479 F304/ASTM A479 F316 |
|
Assentos |
Sede macia ou metálica |
|
Almofada de montagem para atuador |
ISO 5211 |
|
Temperatura de trabalho |
-196 graus a +400 graus |
|
Padrões de projeto |
Cara a cara: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Revestimento de flange |
RF de acordo com EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Perfuração de flange |
Furos métricos conforme EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Classe de estanqueidade |
API 598Cl. A/ASME B16.104/FCI 70-2 Cl. VI/GOST 54808 Cl. A/EN 12266-1/ISO 5208 |
|
Projeto da haste |
Anti-explosão- |
Características

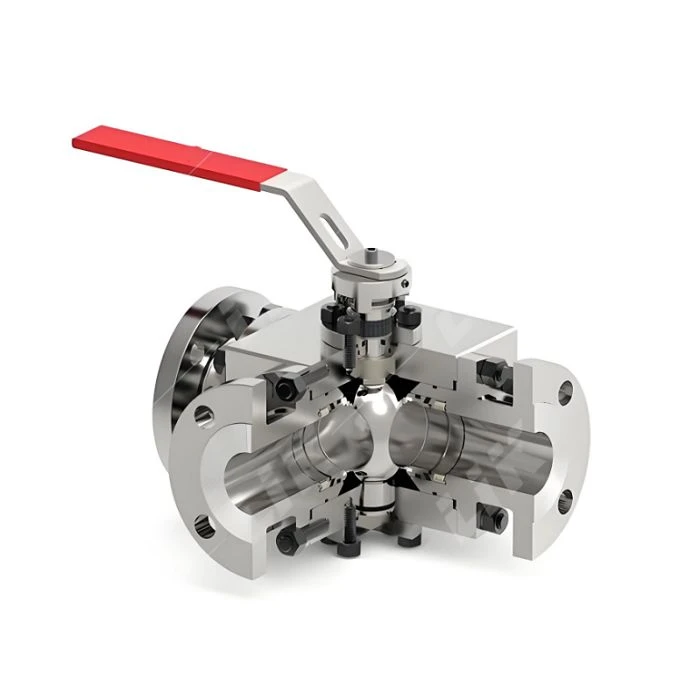

Caminho de comutação de fluxo fixo:Os canais internos (em forma de L- ou em forma de T-) da bola determinam a conectividade, e as posições de abertura e fechamento correspondem a um caminho de fluxo claro. A lógica de comutação é definida diretamente pela estrutura, não necessitando de controle adicional de intertravamento.
Controle centralizado de vazamentos:A funcionalidade-multivias é completada em um único corpo de válvula. A superfície de vedação está concentrada na área de contato entre a esfera e a sede da válvula. O estado fechado atende aos requisitos API 598 Classe A e EN 12266-1, reduzindo caminhos de vazamento causados por múltiplos pontos de conexão.

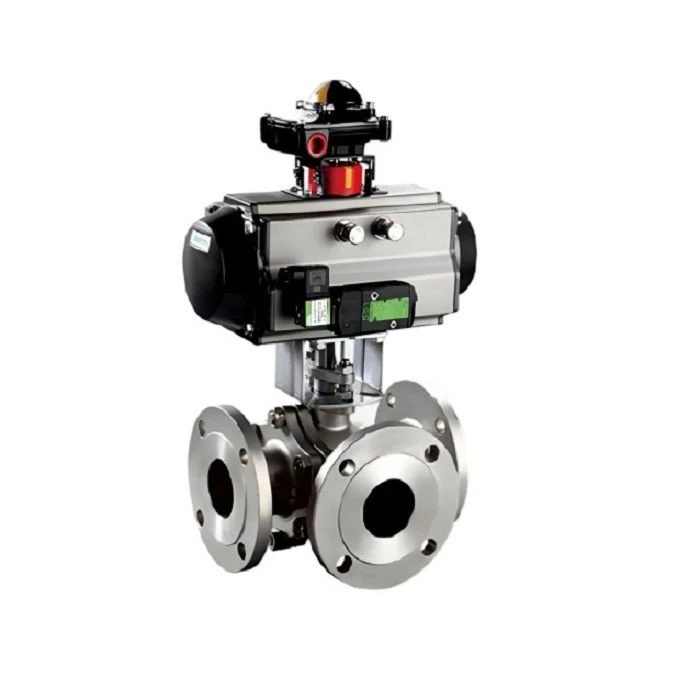

Unidade de atuador unificado:A interface superior do corpo da válvula está em conformidade com a norma ISO 5211. A alternância entre vários canais de fluxo é obtida por um único atuador que aciona a rotação da esfera, eliminando a necessidade de ligação de múltiplos atuadores.
Aplicativos
Indústria Petroquímica:Usado para distribuição de mídia ou alternância entre vários pipelines de processo, permitindo a conversão de diferentes caminhos de processo.
Tratamento de Água:Usado para comutação de direção de fluxo e controle de distribuição entre tanques de afluente/efluente ou múltiplos.
Farmacêutica e Química Fina:Usado em sistemas de multi-lote ou multi{1}}formulação para conseguir comutação e isolamento de diferentes caminhos de mídia.
Sistemas de Energia e Industriais:Usado em água de resfriamento ou sistemas auxiliares para obter desvio de fluido e controle de reversão.
