Introdução

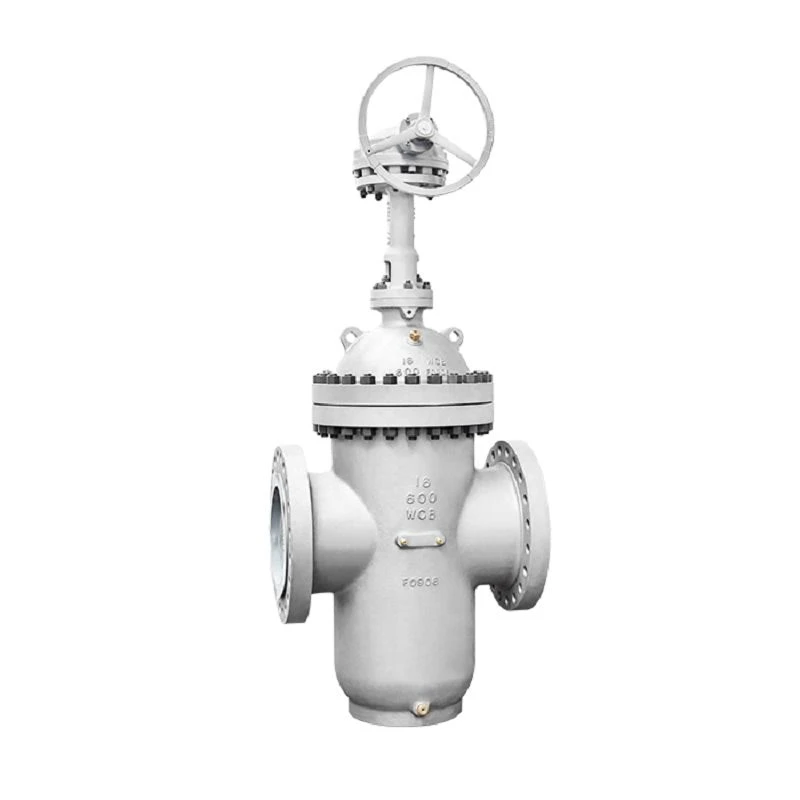

Uma válvula de gaveta de laje é um tipo de válvula que usa uma gaveta plana para cortar todo o diâmetro do tubo, movendo-se em linha reta. É usado principalmente para isolamento de pipeline.
Especificação
|
Categoria |
Especificação |
|
Tipo de válvula |
Válvula gaveta de laje (tipo de isolamento) |
|
Furo |
Furo total |
|
Projeto de vedação |
Bloqueio Duplo e Sangramento (DBB) |
|
Tipo de assento |
Dois assentos SPE (efeito de pistão único) |
|
Padrão de Projeto Básico |
API 6D, ASME B16.34 |
|
Padrão-cara a cara-cara a cara |
ASME B16.10, API 6D |
|
Padrão de extremidade flangeada |
ASME B16.5 (menor ou igual a 24"), ASME B16.47 Série A (maior ou igual a 26") |
|
Padrão de extremidade de solda de topo |
ASME B16.25 |
|
Teste e inspeção |
API 6D |
|
Padrão-de segurança contra incêndio |
API 6FA/API 607 |
|
Teste de Emissão Fugitiva |
ISO 15848-2 |
|
Teste de tipo de emissão fugitiva |
ISO 15848-1 |
|
Conformidade com a NACE |
Disponível mediante solicitação |
|
Conformidade com CSA Z245.15 |
Disponível mediante solicitação |
|
Tamanhos e classes adicionais |
Disponível mediante solicitação |
Características
Excelente vedação:Utilizando uma estrutura de vedação de bloco duplo e ventilação (DBB), vedações independentes são formadas a montante e a jusante por duas sedes de válvula SPE. O status da vedação pode ser verificado através da ventilação através da cavidade central, garantindo a capacidade de isolamento mesmo no caso de falha-de vedação unilateral.
Segurança:A estrutura de vedação está em conformidade com os padrões de resistência ao fogo API 6FA/API 607. Em casos de danos à vedação macia, o par de vedação metálico assume a função de vedação, limitando assim o vazamento do meio em condições de alta-temperatura ou incêndio.
Baixo custo:A vedação da haste atende aos requisitos de emissão ISO 15848. Ao controlar o vazamento da caixa de empanque, são reduzidas medidas adicionais de reforço de vedação e custos de remediação ambiental.
Aplicativos
Oleodutos e Gasodutos:Usado em pipelines-de longa distância para isolamento de segmentos e coordenação de operações de limpeza de pipeline.
Indústria química:Aplicado a sistemas que exigem corte completo do fluxo de mídia para isolamento de equipamentos e controle de manutenção.
Indústria de energia:Usado em tubulações de sistemas auxiliares e de combustível para controle de fluxo de mídia e isolamento de equipamentos.
Sistemas de armazenamento e transporte de petróleo e gás:Aplicado a tanques de armazenamento e sistemas de transporte para controle de isolamento e desligamento seguro-de nós críticos.
Perguntas frequentes
